二十五年越しの恋号プロジェクトＭ、トーキョーのＴさん、
フォークが出来上がったのでバックの製作にとりかかります。
Ｔさん、９月上旬のレースにこのバイクでデビューしたいというご希望なので、
ケツカッチンでとばします！

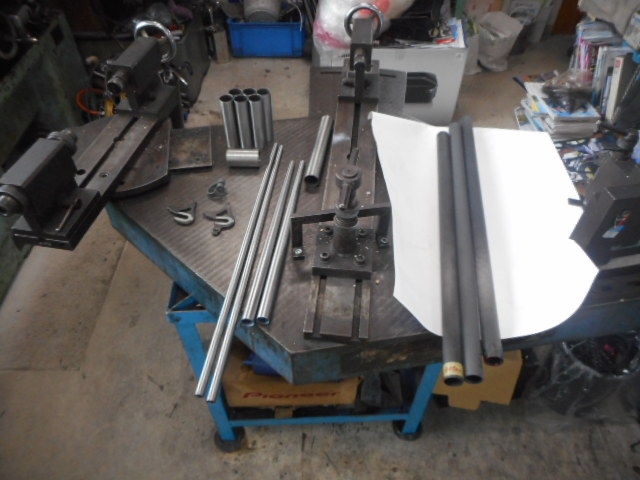

まずは材料だしです。
設計時にきめた材料を取り出します。
図面上で決めた材料を、
こうして手でつかんで出していくことで更に確認できます。
材料を取り出した時に、ちょっと違和感があれば再度検討です。
今回は問題なしです。
まずは、カーボンチューブを差し込むラグパイプの加工です。

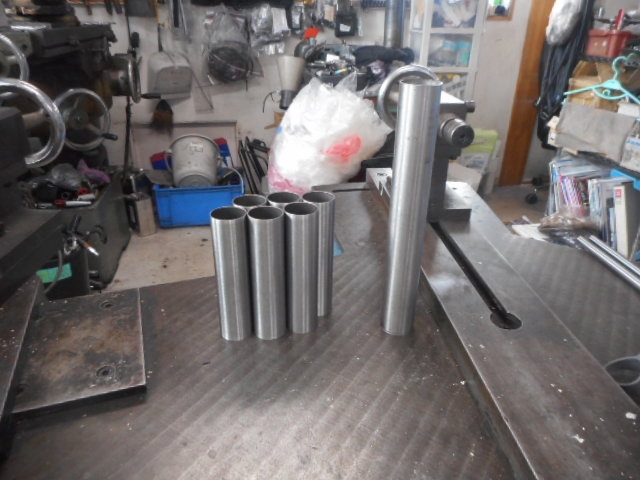

原管をだします。

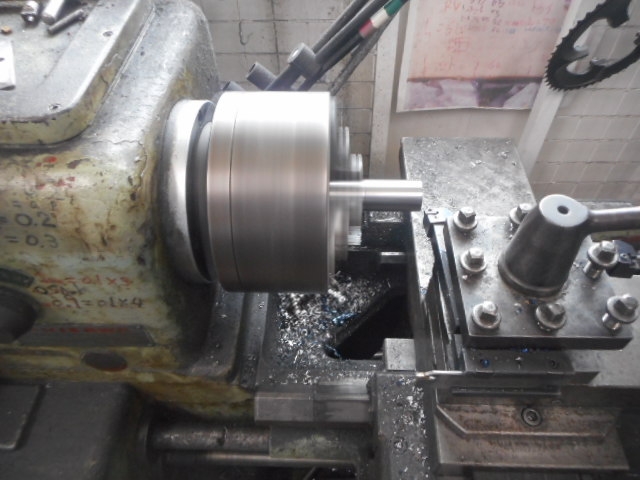

これを旋盤を使って、肉厚をＴさんの用途にあわせて切削します。
この肉厚の違いでフレームの剛性が変わってきます。
この肉厚を選ぶ時の基準は、クロモリフレームの製作ノウハウです。
イシワタ０１９や０２２というチューブセットを使って、
クロモリフレームを作っていたときの知識が役立ちます。
Ｔさんの軽量、小柄体型から、肉厚は０．７㎜厚でいきます。
ただし、メイン用途がクリテリウムということから、
ダウンチューブパートのみ０．７５㎜と少し厚くして剛性をあげます。
ダウンチューブの剛性をあげることで、踏み出しががよくなります。

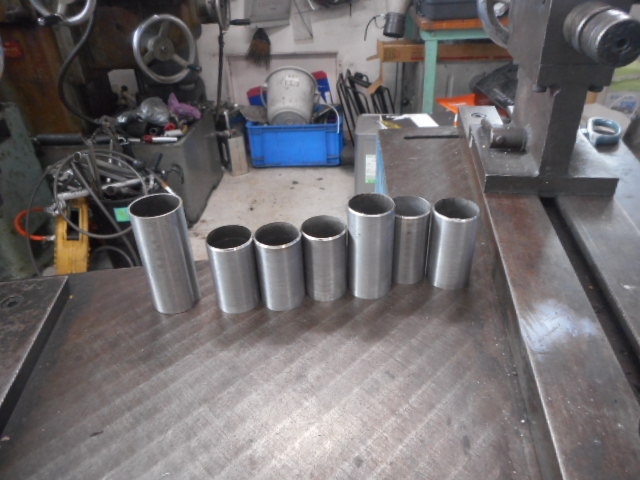

肉厚が切削できたら、各パート必要十分な長さにカットします。
ヘッドチューブはミニマムな７３㎜でカットです。
肉厚、長さがカットできたので、お次はフライス盤でザグリ作業です。
